ASTM B111 C68700 popolnoma trda oprema za prenos toplote Bakrena cev

ASTM B111 Bakrene cevi PDF



Ime ocene

Postavka

Specifikacija

Številka UNS

C68700

Kitajska oznaka

HAl77-2 (YS/T 649-2018)

Evropski standard

CuZn20Al2 (DIN 17660)

Splošno ime

Medenina iz arzenalnega aluminija, medenina iz mornariškega aluminija

Primarni standardi

ASTM B111M, YS/T 649-2018, DIN 17672



Značilnosti izdelka

Exceptional Corrosion Resistance: Arsenic (As) inhibits dezincification (salt spray >720 ur s premazom).

Ravnovesje-duktilnosti visoke trdnosti: žarjena natezna trdnost večja ali enaka 360 MPa, raztezek večji ali enak 50 %; utrjena trdnost do 600 MPa.

Optimizirana hladna obdelovalnost: stopnja hladne deformacije manjša ali enaka 80 %, primerna za globoko vlečenje/razžaganje.

Toplotna prevodnost: 109 W/(m·K), električna prevodnost 28 % IACS, idealno za sisteme za izmenjavo toplote.

Okoljska varnost: manj kot ali enako 0,10 %, skladno z industrijskimi izjemami REACH za sisteme hladilne vode.



Običajne oblike in dimenzije izdelkov

obrazec

Debelina/premer (mm)

Širina/dolžina (mm)

Posebne specifikacije

Cev

Stena: 0,15–10,0

OD: 3,0–260

Brezšivne/varjene kondenzatorske cevi (0,5–25 m)

Bar

Φ3–200

Odrezan-na-dolžino: 0,5–6 m

Šestoglavi/kvadratni/kovani krogi

Plošča

0.5–80

1000–6000 (L) ×500–3000 (W)

maks. enojna plošča: 5 ton

Strip

0.08–2.5

Širina koluta: 10–600

Toleranca rezanja ±0,1 mm



Kemična sestava

Element

Standardno območje (masni %)

Tipično (masni %)

funkcija

Cu

76.0–79.0

77.5

Matrix, zagotavlja prevodnost

Al

1.8–2.5

2.2

Izboljša trdnost in odpornost proti atmosferski koroziji

Kot

0.02–0.10

0.06

Zavira razcinkanje

Zn

Ravnovesje

20.0

Izboljša pretočnost, zmanjša stroške

Fe

Manjše ali enako 0,06

0.03

Izboljša zrnato strukturo

Pb

Manjše ali enako 0,07

0.02

Izboljša obdelovalnost

Skupne nečistoče

Manjše ali enako 0,30

0.15

Sn manj kot ali enako 0,05 %, Sb manj kot ali enako 0,005 % strogo nadzorovano



Fizične lastnosti

Lastnina

Vrednost

Testni pogoj

Gostota (g/cm³)

8.40

20 stopinj

Tališče (stopnja)

900–930

–

Toplotna prevodnost (W/(m·K))

109

20 stopinj

Električna prevodnost (%IACS)

28

Žarjeno

Toplotna ekspanzija (×10⁻⁶/K)

20.2

20-300 stopinj

Modul elastičnosti (GPa)

117

–



Mehanske lastnosti

Pogoj

Natezna trdnost (MPa)

Meja tečenja (MPa)

Raztezek (%)

Trdota (HRB)

Žarjeno (O)

360 [340–380]

80 [70–90]

50 [45–55]

60 [55–65]

¼ trda (H02)

450 [430–480]

250 [230–270]

25 [20–30]

100 [90–110]

Trdo (H04)

600 [580–620]

540 [520–560]

10 [8–12]

175 [170–180]

Vroče valjani

550 [530–570]

350 [330–370]

20 [15–25]

120 [110–130]



Temeljne prednosti

1. Referenčna vrednost morske korozije: stopnja razcinkanja<0.1 mm/year (ASTM G48 seawater), service life >15 let.

2. Učinkovitost izmenjave toplote: Koeficient toplotnega prenosa cevi kondenzatorja Večji ali enak 5200 W/m²·K, 30 % višji kot pri nerjavnem jeklu.

3. Prilagodljivost oblikovanja: polmer hladnega upogibanja večji ali enak 2× debelini stene; združljiv z Ag/Cu-P spajkanjem.

4. Stroškovna učinkovitost: 40 % nižji stroški kot alternative iz titana/bakroniklja.



Aplikacije izdelkov

Pomorski inženiring: ladijske kondenzatorske cevi, cevovodi za razsoljevanje, podvodni ventili.

Energija in energija: kondenzatorji termoelektrarn, jedrski hladilni sistemi, rafinerijski toplotni izmenjevalniki.

HVAC: Cevi centralnega AC uparjalnika, cevi za klorirano toplo vodo.

Industrijske komponente: ležajne puše-odporne proti koroziji, globoko{1}}vlečeni tesnilni obroči.



Smernice za obdelavo

Proces

Ključni parametri

Nadzor tveganja

Vroče delo

750–830°C (finish >550 stopinj)

Nadzor O₂ pri 0,5–1,5 % (preprečuje izhlapevanje Zn)

Varjenje

TIG: 80–120 A

Čistost argona Večja ali enaka 99,99 % + predgretje 150 stopinj (preprečuje poroznost As)

Žarjenje

Lajšanje stresa: 260–270 stopinj × 1h

N₂ atmosfera anti{0}}antioksidacija

Hladno delo

Deformacija manjša ali enaka 80 %

Vmesno žarjenje pri 520–650 stopinjah

Površinska obdelava

Dekapiranje (HNO₃-H₂SO₄) + kositrenje

Bistvenega pomena za izpostavljenost morski vodi

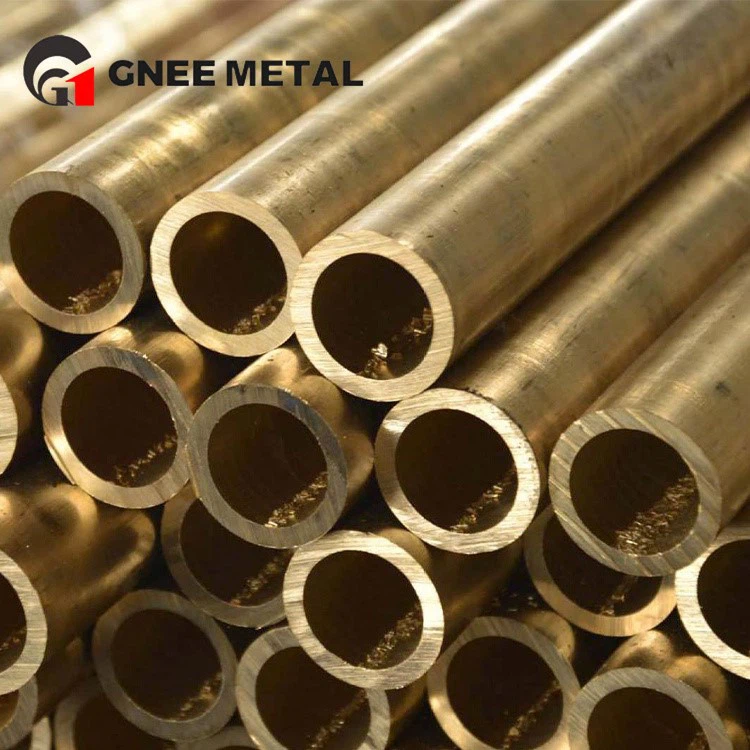

Brass Thick Wall Copper Pipes
Admiralty Brass Tubes
Lead Free Brass Pipe
Industrial Hollow Round Copper Tube

Ključni scenariji uporabe

Mega plovila: snopi ladijskih kondenzatorskih cevi 200k DWT (brezšivni, stena 1,5 mm).

Jedrske elektrarne: cevi za hladilno tekočino AP1000 (odpornost na klorid).

Obalne elektrarne: ventili za hlajenje morske vode (kovani + prevlečeni z Ni-Cr).

Premium HVAC: Cevi centralnega AC uparjalnika (zahtevana je celovitost spajkanja).



pogosta vprašanja

V1: Ali je primeren za sisteme pitne vode?

O: Omejeno! Tveganje izpiranja arzena. Uporabljajte samo v sistemih industrijske hladilne vode.



V2: Kako odpraviti varilno poroznost?

A: Vzrok za izhlapevanje As/Zn. Uporabite Več kot ali enako 99,99 % argona, predgretje 150–200 stopinj, sprostitev napetosti po-varu pri 260 stopinjah × 1h.



V3: Kako preprečiti vroče razpoke?

A: Nadzirajte rahlo oksidirajočo atmosfero (O₂: 0,5–1,5 %), omejite čas segrevanja na manj kot 2 uri.



V4: Kako izbrati medenino iz kositra C44300?

O: C68700 nudi vrhunsko odpornost na morsko vodo in 15-odstotno znižanje stroškov; C44300 je brez-arzena za civilno uporabo.



Standardne reference

Standardni sistem

Koda

Področje uporabe

ameriški standard

ASTM B111M

Brezšivne cevi za kondenzator in toplotni izmenjevalec

kitajski

YS/T 649-2018

Ekstrudirane palice iz bakra/-zlitine bakra

evropski

DIN 17672-1

Tolerance za kovane bakrene zlitine

Mednarodni

SAE J463

Mehanske lastnosti obdelanih bakrovih zlitin

Splošno

ASTM B858

Testna metoda dezincifikacije
