Bakreni trak
Proizvajalec bakrenih trakov za natančne industrijske aplikacije
Ali potrebujetestandardni bakreni trakoztuljave po meri, dobavljamo zanesljive rešitve za električne, elektronske, avtomobilske, transformatorske, baterijske in industrijske proizvodne aplikacije. Na voljo vC11000, C12200, C26000, C26800, C5191, C5210in drugih bakrovih zlitin so naši izdelki izdelani v skladu zStandardi ASTM, EN, JIS in GBzagotoviti dosledno kakovost in globalno združljivost.
Ponujamodebeline od 0,05 mm do 5,0 mm, širine do 600 mm, več temperacij, natančno rezanje in mere po meri za izpolnitev vaših natančnih proizvodnih zahtev. Vsako naročilo je podvrženostrog nadzor dimenzij, nadzor kakovosti površine, testiranje mehanskih lastnosti in analiza kemične sestave, zEN 10204 3.1 Certifikati o mlinskem preskusuin-inšpekcija tretjih oseb je na voljo na zahtevo.
Bakreni trakovi za industrijsko uporabo
Navitja transformatorja
Tipične komponente:Navitja močnostnih transformatorjev, tuljave razdelilnih transformatorjev, navitja suhih-transformatorjev, navitja NN in HV
Skupne ocene: C11000, C10200, C12200
Površinska obdelava:Bright Finish, Clean Annealed, Emajlirano (izbirno)
Elektronika in natančni priključki
Tipične komponente:Sponke konektorjev, deli za natančno žigosanje, elektronski kontakti, komponente za zaščito pred elektromagnetnimi motnjami
Skupne ocene: C11000, C51900, C52100, C17200
Površinska obdelava:Svetel zaključek, pokositreno, ponikljano, pozlačeno
EV baterije in avtomobili
Tipične komponente:Baterijski zbiralniki, konektorji za akumulatorje, konektorji za polnjenje, električni konektorji motorja
Skupne ocene: C11000, C10200, C5191, C5210
Površinska obdelava:Pocinkano, ponikljano, posrebreno
Ozemljitev in električne povezave
Tipične komponente:Fleksibilni vodniki, ozemljitveni trakovi, razdelilni konektorji, električne kontaktne komponente
Skupne ocene: C11000, C10200, C12200
Površinska obdelava:Svetel zaključek, pocinkano, posrebreno
Industrijska oprema
Tipične komponente:Prilagodljivi konektorji, ozemljitvene komponente, natančni kovinski deli, industrijski električni kontakti
Skupne ocene: C11000, C26000, C26800, C5210
Površinska obdelava:Bright Finish, Pocinkan, Zaščitna folija
Fleksibilni bakreni konektorji
Tipične komponente:Laminirani fleksibilni konektorji, bakreni priključki, razširitveni konektorji, fleksibilni konektorji zbiralk
Skupne ocene: C11000, C10200, C12200
Površinska obdelava:Svetel zaključek, pocinkano, posrebreno
Vrste bakrenih trakov
Čisti bakreni trak
Glavne stopnje: C10100, C10200, C11000, C12000, C12200
Aplikacije:Transformatorji, zbiralke, električna oprema
Ključne prednosti:Visoka prevodnost, odlična sposobnost oblikovanja

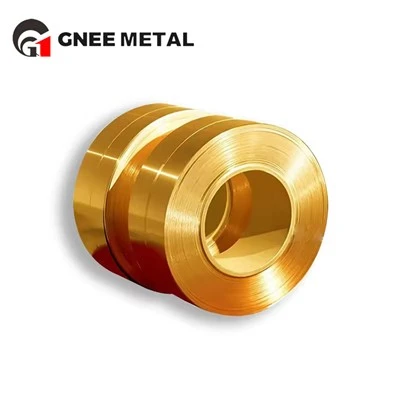

Medeninasti trak
Glavne stopnje: C26000, C26800, C27200, C28000
Aplikacije:Konektorji, strojna oprema, okrasni deli
Ključne prednosti:Dobra trdnost, preprosto vtiskovanje, stroškovno-učinkovito
Fosforni bronasti trak
Glavne stopnje: C51000, C51900, C52100, C52400
Aplikacije:Vzmeti, električni kontakti, konektorji
Ključne prednosti:Visoka trdnost, odlična odpornost proti utrujenosti
Berilijev bakreni trak
Glavne stopnje: C17200, C17510, C17500
Aplikacije:Natančni konektorji, letalstvo, elektronika
Ključne prednosti:Ultra{0}}visoka trdnost, odlična prevodnost
Trak iz bakrenega niklja
Glavne stopnje: C70600, C71500
Aplikacije:Pomorska oprema, izmenjevalniki toplote, sistemi na morju
Ključne prednosti:Vrhunska odpornost proti koroziji, dolga življenjska doba
Kositren-bakreni trak
Glavne stopnje: C11000, C10200, C5191
Aplikacije:Baterijski sistemi, električni priključki, komponente EV
Ključne prednosti:Boljša sposobnost spajkanja, izboljšana odpornost proti koroziji
Razpoložljive specifikacije
| Postavka | Specifikacija |
|---|---|
| Debelina | 0,03–5,00 mm |
| Ultra{0}}tanek trak | 0,03–0,10 mm |
| širina | 5–600 mm |
| Dolžina | Zvijanje ali rezanje-na-dolžino |
| Notranji premer (ID) | 150 mm, 300 mm, 400 mm, po meri |
| Zunanji premer (OD) | Do 1.500 mm |
| Teža tuljave | Do 5 ton |
| Temper | O, 1/4H, 1/2H, 3/4H, H |
| Stanje robov | Režni rob, rezkalni rob, razigljen rob, zaobljen rob |
| Površinska obdelava | Svetel, mlin zaključek, pokositreno, ponikljano, posrebreno, PVC folijo |
| Strpnost | V skladu z ASTM, EN, JIS ali risbo po meri |
| Standardi | ASTM, EN, JIS, GB |
Zahtevajte specifikacije po meri
Razredi bakrenih trakov in mednarodni ekvivalenti
| UNS | ASTM | EN | JIS | Kitajska (GB) | Material |
|---|---|---|---|---|---|
| C10100 | ASTM B152 | Cu-OF | C1011 | TU1 | Baker-brez kisika |
| C10200 | ASTM B152 | Cu-OF | C1020 | TU2 | Baker-brez kisika |
| C11000 | ASTM B152 | Cu-ETP | C1100 | T2 | Elektrolitski močan smolni baker |
| C12000 | ASTM B152 | Cu-DLP | C1201 | TP1 | Baker z nizko vsebnostjo fosforja |
| C12200 | ASTM B152 | Cu-DHP | C1220 | TP2 | Fosfor deoksidiran baker |
| C26000 | ASTM B36 | CuZn30 | C2600 | H68 | Kartuša Medenina |
| C26800 | ASTM B36 | CuZn33 | C2680 | H65 | Medenina |
| C27200 | ASTM B36 | CuZn37 | C2720 | H63 | Medenina |
| C28000 | ASTM B36 | CuZn40 | C2800 | H62 | Muntz Brass |
| C51000 | ASTM B103 | CuSn5 | C5102 | QSn5-0,1 | fosforjev bron |
| C51900 | ASTM B103 | CuSn6 | C5191 | QSn6,5-0,1 | fosforjev bron |
| C52100 | ASTM B103 | CuSn8 | C5210 | QSn8-0,3 | fosforjev bron |
| C17200 | ASTM B194 | CuBe2 | C1720 | QBe2 | Berilijev baker |
| C70600 | ASTM B122 | CuNi10Fe1Mn | C7060 | B10 | bakrov nikelj |
| C71500 | ASTM B122 | CuNi30Mn1Fe | C7150 | B30 | bakrov nikelj |
Kako izbrati pravi razred bakrenega traku
| Če potrebujete... | Priporočena ocena |
|---|---|
| Najvišja električna prevodnost | C10100 / C10200 |
| Splošne električne aplikacije | C11000 |
| Odlična učinkovitost varjenja | C12200 |
| Stroškovno-učinkovite medeninaste komponente | C26000 / C26800 |
| Visoka trdnost in odpornost proti utrujenosti | C51900 / C52100 |
| Natančne vzmeti | C52100 |
| Odpornost proti morski koroziji | C70600 / C71500 |
| Visoka trdnost in visoka prevodnost | C17200 |
Pridobite priporočilo za material
Možnosti površinske obdelave
| Površinska obdelava | Videz | Tipične aplikacije | Ključne prednosti |
|---|---|---|---|
| Bright Finish | Gladka, svetla površina | Transformatorska navitja, zbiralke, električna oprema | Odlična prevodnost, čist videz |
| Mill Finish | Naravna valjana površina | Splošni industrijski deli, komponente za žigosanje | Stroškovno-učinkovit, primeren za nadaljnjo obdelavo |
| Pokositreno | Enakomerna prevleka iz kositra | Baterijski zbiralniki, električni konektorji, distribucija električne energije | Izboljšana sposobnost spajkanja, odlična odpornost proti koroziji |
| Ponikljano | Svetel kovinski nikljev premaz | Precizni konektorji, avtomobilizem, elektronika | Povečana odpornost proti obrabi in zaščita pred oksidacijo |
| Posrebreno | Srebrna prevleka- z visokim leskom | Visok{0}}tokovni kontakti, stikalne naprave, letalstvo | Izjemna električna prevodnost in kontaktna zmogljivost |
| Zaščitna folija (PVC) | PVC zaščitna folija | Natančno žigosanje, lasersko rezanje, dekorativne komponente | Preprečuje praske in poškodbe površine med obdelavo |
Vrste robov bakrenega traku
| Vrsta roba | Opis | Tipične aplikacije | |
|---|---|---|---|
| Rob reže (SE) | Natančen režni rob z ostrim ravnim profilom | Transformatorska navitja, električne komponente, splošne industrijske aplikacije | Visoka dimenzijska natančnost,-stroškovno učinkovito |
| Odstranjen rob | Po rezanju so bile odstranjene brazde za gladek rob | Natančno žigosanje, konektorji, elektronske komponente | Varnejše rokovanje, zmanjšana obraba orodja |
| Zaobljen rob (RE) | Gladki zaobljeni vogali brez ostrih robov | Navitja transformatorjev, gibljivi konektorji, visokonapetostna-oprema | Preprečuje poškodbe izolacije, izboljša delovanje navitja |
| Mill Edge (ME) | Originalno valjan rob brez razrezov | Široki bakreni trakovi, nadaljnja obdelava | Ohranja prvotno širino materiala, primerno za sekundarno obdelavo |
Na voljo Tempers
| Temper | Značilnosti | Tipične aplikacije |
|---|---|---|
| O (mehko) | Odlična sposobnost oblikovanja | Navitja transformatorja |
| 1/4H | Zmerna moč | Deli za globoko vlečenje |
| 1/2H | Uravnotežena moč | Konektorji |
| 3/4H | Večja trdota | Natančno žigosanje |
| H (trdo) | Največja moč | Vzmeti in električni kontakti |
Napredna proizvodna oprema
Sodobna proizvodna oprema zagotavlja dosledno dimenzijsko natančnost, stabilne lastnosti materiala in zanesljivo kakovost izdelkov od predelave surovine do končnega bakrenega traku.
| Oprema | Proizvodni proces | Ključna zmogljivost |
|---|---|---|
| Linija za taljenje in vlivanje | Taljenje bakra in ulivanje gredic | Stabilna kemična sestava |
| Vroča valjarna | Začetni postopek valjanja | Visoka proizvodna učinkovitost |
| Hladna valjarna | Natančno zmanjšanje debeline | Ozka toleranca debeline |
| Linija za natančno rezanje | Rez po širini in obdelava robov | Natančna širina in gladki robovi |
| Peč za kontinuirano žarjenje | Toplotna obdelava | Enakomerna trdota in odlična sposobnost oblikovanja |
| Nivelirni stroj | Korekcija ploskosti | Odlična ravnost in dimenzijska stabilnost |
| Recoiling Line | Previjanje in pregled tuljav | Čisto navijanje in površinska zaščita |
| Avtomatska pakirna linija | Izvozna embalaža | Varen transport in zaščita pred vlago |
Debelina od0,03–5,00 mm
Širina do600 mm
Storitev natančnega rezanja
Mere tuljave po meri
Stabilne mehanske lastnosti
Proizvodnja OEM
Proizvodni proces
Inšpekcija in testiranje kakovosti
Vsak bakreni trak je med proizvodnjo pregledan, da se zagotovijo dosledne dimenzije, mehanske lastnosti, kakovost površine in skladnost z mednarodnimi standardi.
| Inšpekcijski predmet | Test Namen | Standardi / Oprema |
|---|---|---|
| Analiza kemijske sestave | Preverite sestavo zlitine | Optični emisijski spektrometer (OES) |
| Pregled debeline | Zagotovite toleranco debeline | Digitalni merilnik debeline |
| Pregled širine | Preverite natančnost širine traku | Natančni merilni sistem |
| Pregled kakovosti površine | Zaznajte praske, oksidacijo, udrtine in napake | Vizualni pregled |
| Pregled kakovosti robov | Preverite višino rezila in stanje robov | Optični merilni instrument |
| Preskušanje električne prevodnosti | Preverite električno prevodnost | Merilnik prevodnosti |
| Preizkušanje natezne trdnosti | Izmerite natezno trdnost in zmogljivost tečenja | Univerzalni testni stroj |
| Testiranje trdote | Preverite trdoto in temperaturo materiala | Tester trdote |
| Pregled debeline premaza | Izmerite debelino obloge | Merilnik debeline premaza |
| Pregled teže tuljav in embalaže | Potrdite točnost pošiljke | Končni pregled |
Zahtevajte MTC in poročilo o pregledu
Zaloga in dobavni rok
| Vrsta izdelka | Razpoložljivost | Tipičen dobavni rok |
|---|---|---|
| Standardni bakreni trak | Na zalogi | 3–7 dni |
| Ultra{0}}tanek bakreni trak | Na voljo | 7–15 dni |
| Širina in debelina po meri | Izdelano po naročilu | 10–20 dni |
| Kositren-bakreni trak | Na voljo | 10–20 dni |
| Naročila velikih količin | Proizvodnja načrtovana | 20–30 dni |
| Nujna naročila | Na voljo prednostna proizvodnja | Kontaktirajte nas |
Izvozna embalaža
Vsi bakreni trakovi so varno zapakirani, da preprečijo praske, vlago, deformacije in poškodbe med mednarodnim transportom. Pakiranje po meri je na voljo glede na vaše zahteve glede pošiljanja in skladiščenja.
| Način pakiranja | Namen | |
|---|---|---|
| Ovoj-odporen na vlago | Ovit z vodoodpornimi in -materiali proti vlagi | Preprečuje oksidacijo med transportom |
| Zaščitna folija | PVC folija nanesena po naročilu | Ščiti površino traku pred praskami |
| Jeklena ojačitev traku | Tuljave so varno pritrjene z jeklenimi trakovi | Zagotavlja stabilnost med rokovanjem in pošiljanjem |
| Lesene palete | Zaplinjene lesene palete za izvoz- | Enostavno rokovanje z viličarjem in nakladanje kontejnerjev |
| Lesene škatle | Na voljo so-izvozni leseni zaboji za težke obremenitve | Dodatna zaščita za-izdelke visoke vrednosti |
| Oznake po meri | ID tuljave, razred, velikost, toplotna številka in informacije o naročilu | Enostavna identifikacija in popolna sledljivost |
pogosta vprašanja
1. Katere vrste bakrenih trakov dobavljate?
Dobavljamo široko paleto trakov iz bakra in bakrovih zlitin, vključno s C10100, C10200, C11000, C12000, C12200, C26000, C26800, C27200, C28000, C51000, C51900, C52100, C17200, C70600 in C71500.
2. Kakšno debelino lahko izdelate?
Debelina našega bakrenega traku se giblje od0,03 mm do 5,00 mm, vključno z ultra-tankim bakrenim trakom za natančne elektronske in električne aplikacije.
3. Ali lahko izdelate velikosti po meri?
ja Zagotavljamo prilagojeno debelino, širino, temperaturo, stanje robov, površinsko obdelavo, težo zvitka in obdelavo po dolžini-na-v skladu z risbami ali specifikacijami strank.
4. Kakšne temperamente so na voljo?
Razpoložljivi temperamenti vključujejoO (mehko), 1/4H, 1/2H, 3/4H in H (trdo)za izpolnjevanje različnih zahtev glede oblikovanja in mehanskih lastnosti.
5. Kakšne površinske zaključke ponujate?
Razpoložljivi zaključki vključujejo Bright Finish, Mill Finish, Pocinkano, Ponikljano, Posrebreno in PVC zaščitno folijo.
6. Ali lahko zagotovite potrdila o preskusu rezanja (MTC)?
ja Vsaka pošiljka je lahko opremljena zEN 10204 3.1 Certifikat o mlinskem preskusu, vključno s kemično sestavo, mehanskimi lastnostmi in rezultati pregleda.
7. Ali je na voljo-pregled tretje osebe?
ja Podpiramo preglede sSGS, BV, TÜV, ali katera koli inšpekcijska agencija, ki jo določi stranka pred pošiljanjem.
8. Kakšen je vaš tipični dobavni rok?
Standardne velikosti so običajno odpremljene znotraj3–7 dni. Naročila po meri običajno zahtevajo10–20 dni, odvisno od specifikacij in količine naročila.
9. Kako so bakreni trakovi pakirani za izvoz?
Izdelki so zapakirani v -odporno embalažo, zaščitno folijo (izbirno), ojačitev z jeklenimi trakovi, zaplinjene lesene palete ali lesene zaboje, da se zagotovi varen mednarodni prevoz.
10. Katere industrije uporabljajo vaš bakreni trak?
Naši bakreni trakovi se pogosto uporabljajo v navitjih transformatorjev, električni opremi, baterijskih sistemih za električna vozila, natančnih konektorjih, industrijski opremi, sistemih HVAC in drugih visoko{0}}zmogljivih aplikacijah.
11. Kakšna je vaša najmanjša količina naročila (MOQ)?
Našnajmanjša količina naročila je samo 1 kosza standardne izdelke. Podpiramo tudi vzorčna naročila, prototipne projekte in masovno proizvodnjo, da izpolnimo različne nabavne zahteve.
12. Katere Incoterms podpirate?
Podpiramo številne mednarodne trgovinske pogoje, vključno zEXW, FOB, CFR, CIF, DDP in DAP, odvisno od vašega cilja in zahtev glede pošiljanja.
13. Katere plačilne pogoje sprejemate?
Sprejemamo T/T in L/C za kvalificirana naročila.
14. Ali nudite brezplačne vzorce?
jaZa standardne razrede in velikosti bakrenih trakov so na voljo brezplačni vzorci.Stranke morajo kriti le stroške pošiljanja. Vzorce po meri lahko izdelamo tudi po risbah ali tehničnih specifikacijah.
15. Ali lahko izdelujete po naših risbah ali specifikacijah?
ja Mi nudimoOEM in proizvodne storitve po merina podlagi risb strank, tehničnih specifikacij ali zahtev glede materiala, vključno z debelino, širino, temperaturo, stanjem robov in končno obdelavo po meri.
